DIY-Dachträger-für-Aufstelldach

Nachdem wir am Markt keinen passenden Dachträger für unsere kleine Dachfläche hinter dem Aufstelldach gefunden haben, dachten wir uns dass wir das vielleicht selbst hinbekommen.

Handwerklich sind wir ja nicht ganz ungeschickt und im Tüfteln sind wir auch nicht ganz ohne...

!!! durch einen Klick auf die LINKS (Unterstrichene Produktbezeichnung) gelangt ihr direkt zu Amazon wo ihr die Artikel kaufen könnt !!!

für unseren Dachträger benötigen wir folgende Komponenten:

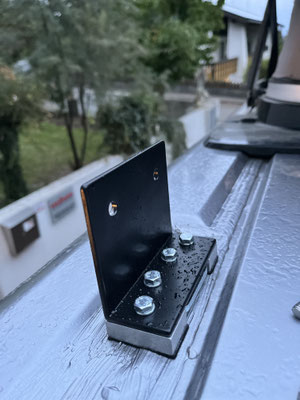

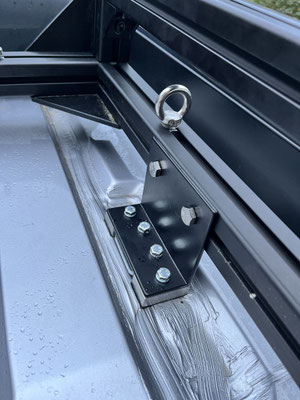

• 2 x Pilzkopfhalter / Konsolen + (4 x 20mm M8 Edelstahlschrauben inkl. Sicherungsscheibe)
• 2 x 160cm 40x40 ALU-Montageprofile
• 3 x 50cm 40x40 ALU-Montageprofile
• 4 x 10cm 40x40 ALU-Montageprofile

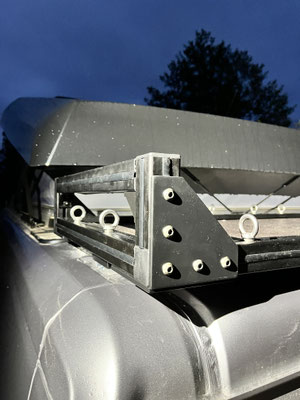

• 8 x Eckplatten (inkl. Nutensteine mit Schrauben)
• 6 x T-Platten (inkl. Nutensteine mit Schrauben)
• 4 x Innenwinkel (inkl. Nutensteine mit Schrauben)
• 2 x 5m Staubschtuz-Fugenbänder 8mm ..(zum schließen der offenen Fugen der Montageprofile)
• 6 x Schienenabschlüsse
• 20 x Ringschrauben 8mm zur Ladungssicherung (kann man ja je nach Bedarf anbringen)
• 1 x 149cm x 49cm x 19mm Siebdruckplatte (könnt ihr in jedem Baumarkt direkt zuschneiden lassen)
• 8 x M6 x 35mm + Beilagschiebe + Sicherungsmutter (zur Befestigung der Siebdruckplatte)

Durch die Bauweise mit den Aluprofilen bleibt ein hohes Maß an Flexibilität erhalten.

Als Basis sollte der Grundrahmen von 160x58cm bestehen bleiben. Einlage kann je nach Anwendung aus Siebdruckplatte, Riffelblech oder komplett entfallen, wenn man z.B. Solarmodule aufbauen möchte.

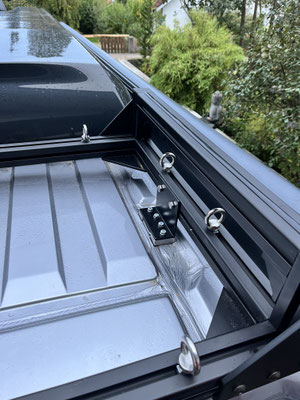

Außerdem können beliebig viele Ringösen zur Ladungssicherung mit Spanngurten angebracht und auch wieder abgenommen werden.

Ebenso könnte auf einer zweiten Ebene ein kompletter Umlaufender Rahmen aufgeschraubt werden.

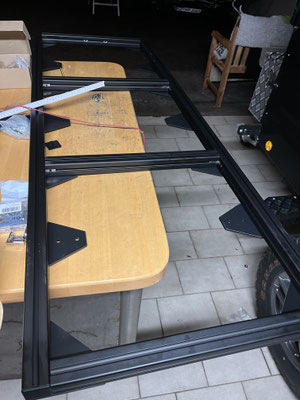

• Grundträger: 2x Pilzkopfhalter + Rahmen ca. 160 x 58cm
• Einlage: Siebdruckplatte oder Riffelblech
• Auflagenhalter: je nach Einlagenart
• Ringösen: je nach Bedarf
• Spanngurte
• Wasserdichte Dachtasche
• Hella Strahler
• Verkabelung je nach Anzahl der Strahler
• Staubschutzdichtbänder: um die Fugen der Montageschienen zu verschließen
• Solarmodule: das 70W Rahmenmodul von ECTIVE passt ganz gut !
